Конфорка + переключатель EGO 46.27266.500

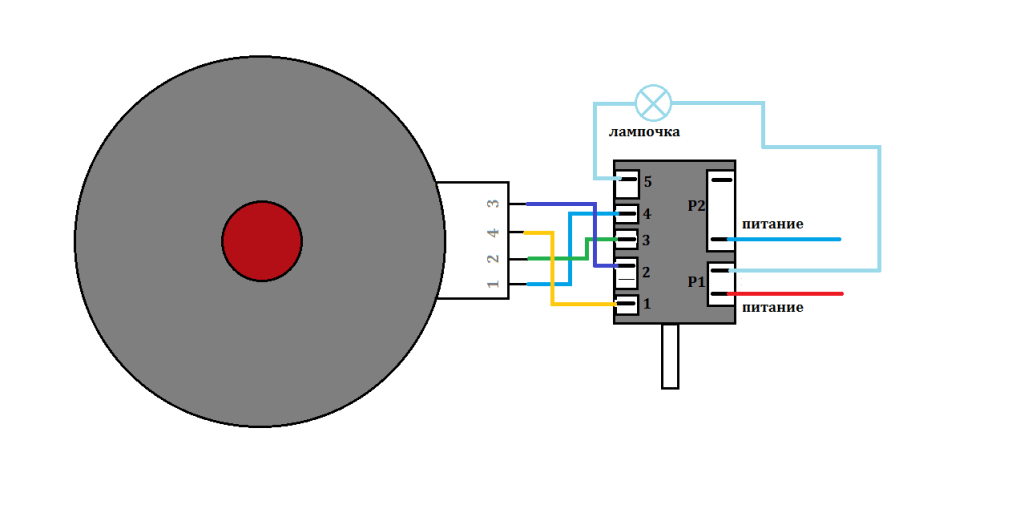

Данная схема описывает подключение современной конфорки с четырьмя контактами (выводами 1 2 4 3) и 7-ми позиционным (6+0) переключателем EGO46.27266.500 на электроплитах.
Если перепутать соединения конфорки и переключателя (1-1, 2-2, 3-3, 4-4), то нагрев конфорки будет происходить некорректно.
Например в «1» или «2» положении ручки управления конфоркой нагрев будет сильнее чем в «3» или «4» положении. Данный переключатель увеличивает мощность конфорки при повороте ручки против часовой стрелки.
Если отсутствует перемычка между P1 и P3 — индикаторная лампочка не будет работать.
EGO 46.27266.500
цвет проводов выбран произвольно
Конфорка + переключатель ПМ7 856, ПМ7 856-B, ПМЭ27-2375, ПМЭ27-2375П
Данная схема описывает подключение конфорки с четырьмя контактами (выводами 1 2 4 3) и 7-ми позиционным (6+0) переключателем ПМ7 856, ПМ7 856-B, ПМЭ27-2375, ПМЭ27-2375П на электроплитах.
Если перепутать соединения конфорки и переключателя (1-4, 2-3, 3-2, 4-1), то нагрев конфорки будет происходить некорректно.
Например в «1» или «2» положении ручки управления конфоркой нагрев будет сильнее чем в «3» или «4» положении. Данный переключатель увеличивает мощность конфорки при повороте ручки против часовой стрелки.
ПМ-7 856
цвет проводов выбран произвольно
Однозонная конфорка для стеклокерамики + регулятор мощности 50.55021.010
Данная схема описывает подключение однозонной конфорки для стеклокерамической плиты и регулятора мощности 50.55021.010.
Контакты S1 и S2 на переключателе замыкают цепь индикаторной лампочки включения конфорки.
Контакты 1b и 2b на конфорке замыкаются при нагреве конфорки и размыкаются при остывании конфорки. Включается (выключается) индикатор остаточного тепла.

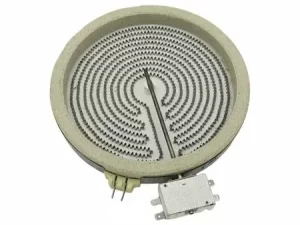

однозонная конфорка
регулятор мощности для однозонной конфорки
цвет проводов выбран произвольно
расположение элементов на конфорке может быть зеркальным
2-х зонная конфорка для стеклокерамики + регулятор мощности 50.55021.100
Данная схема описывает подключение 2-х зонной конфорки для стеклокерамической плиты и регулятора мощности 50.55021.100.
Контакты S1 и S2 на переключателе замыкают цепь индикаторной лампочки включения конфорки.
Контакты 1b и 2b на конфорке замыкаются при нагреве конфорки и размыкаются при остывании конфорки. Включается (выключается) индикатор остаточного тепла.
2-х зонная конфорка
регулятор мощности для 2-х зонной конфорки
цвет проводов выбран произвольно
расположение элементов на конфорке может быть зеркальным
