Система газконтроля разработана для безопасной эксплуатации газовых приборов. Она применяется на приборах, где в качестве источника энергии применяется газообразное топливо (природный газ). Это могут быть газовые плиты, газовые варочные поверхности, проточные и накопительные водонагреватели, котлы отопления и подобные им приборы.
Назначение системы газконтроля сводится к отключению подачи газа в зону горения при отсутствии пламени, т. к. не сгоревший газ может накапливаться в замкнутом пространстве. Не сгоревший газ представляет из себя опасность даже если он не воспламенится.
Пламя может исчезнуть по множеству причин: убежала жидкость из кастрюли и залила горелку, пламя задуло сквозняком, произошел сбой подачи газа и снова возобновился и пр….
Как устроен и как работает газконтроль?
Рассмотрим на примере крана газовой плиты.
3. Гайка фиксирующая магнитный клапан
14.Корпус газового крана
10.Шток газового крана.
5-шток 6-пружина
Рис.1
На рисунке 1 показан работающий газовый кран. Газ (7 (показан голубым цветом)) из коллектора (8) через канал в корпусе крана (14), пробку крана (13) и газоподводящую трубку (15) попадает в горелку (16) где происходит его сгорание.

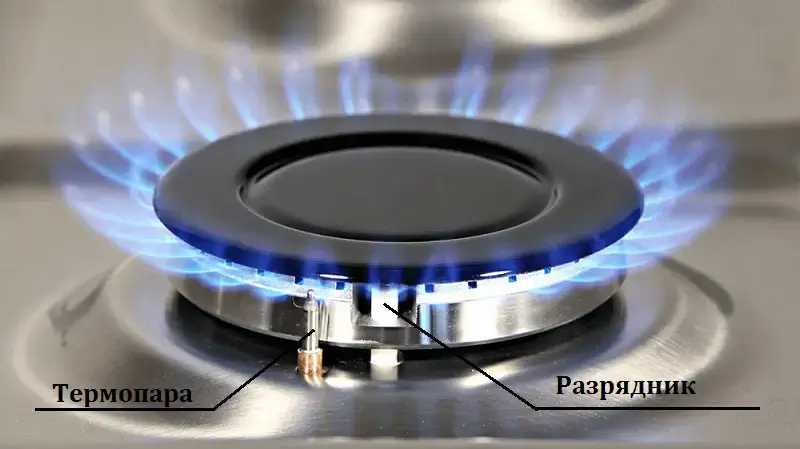

Термопара (1) находится в области пламени и нагреваясь вырабатывает электрический ток. Через проводники (2) электрический ток передается на катушку (4) электромагнитного клапана. Шток электромагнитного клапана (5) преодолевая усилие пружины (6) под действием электромагнитных сил удерживается в таком положении (примагничен к катушке (4)). Доступ газа к горелке свободен.
Что произойдет, если пламя погаснет?
Рис.2
В течении небольшого промежутка времени термопара (1) остынет и перестанет вырабатывать электрический ток. Электромагнит (4) перестанет удерживать шток клапана (5) и шток под действием пружины (6) перекроет доступ газа (7) к горелке (16). Срабатывание электромагнитного клапана сопровождается характерным щелчком. Вы можете услышать его через несколько секунд (от 3 до 30) после выключения конфорки. Даже если ручка управления конфоркой (9) останется в открытом состоянии, то газ все равно не попадет в конфорку (16).
Как происходит начальный поджиг газовой горелки?
Рис.3
Чтобы активировать систему газконтроля необходимо повернуть ручку управления (9) в положение «открыто» и нажать на нее. Ручка воздействует на шток крана (10), который, в свою очередь, преодолевая усилие пружины (11), воздействует на толкатель (12) пробки крана (13). Толкатель (12) перемещает шток электромагнитного клапана (5) до соприкосновения с электромагнитом (4). Чтобы электромагнит (4) начал удерживать шток (5) нужно удерживать ручку управления (9) в нажатом состоянии некоторое время. Это нужно для того, чтобы после воспламенения газовоздушной смеси термопара (1) нагрелась и начала вырабатывать электрический ток для активации электромагнита (4), который надежно будет удерживать шток (5).
Если ручку отпустить рано, то система под действием пружин (6) и (11) вернется к состоянию показанному на рисунке 2.
Почему не работает система газконтроля в газовой плите?
Вот некоторые причины:
- Неисправна термопара.Вид ремонта: Замена термопары.
- Неисправен магнитный клапан.
Вид ремонта: Замена магнитного клапана. - Нет надежного контакта между термопарой и магнитным клапаном в месте их соединения. Вид ремонта: Восстановить надежное соединение.
- На некоторых моделях газовых приборов используются термопары с одним проводом. Роль второго провода выполняет корпус прибора. Когда теряется контакт между корпусом термопары и корпусом прибора (например корпусом плиты) система газконтроля перестает работать.
Вид ремонта: Необходимо обеспечить надежный контакт в месте соединения термопары с корпусом прибора.
